在納米科技與生命科學交叉領域，超分辨顯微鏡已成為突破光學衍射極限的核心工具。從活細胞動態成像到半導體缺陷檢測，不同應用場景對顯微鏡的分辨率、成像速度、樣品適應性等提出了差異化需求。本文將解析主流超分辨技術（如STED、SIM、STORM）的配置差異，并對比其在生命科學、材料科學、半導體檢測等場景下的成本構成。

一、主流超分辨顯微鏡技術原理與配置差異

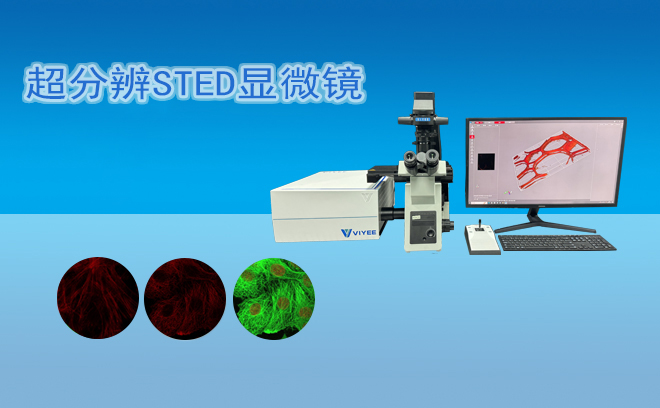

1. 受激發射損耗顯微鏡（STED）

技術原理：通過環形損耗光束抑制外圍熒光發射，將有效發光區域縮小至30nm以下。

核心配置：

雙激光系統：激發光束（如488nm）與環形損耗光束（如592nm）。

高數值孔徑物鏡（如1.4NA油鏡）。

高速掃描振鏡與共振掃描模塊。

典型場景：活細胞亞細胞結構成像（如線粒體膜間隙）。

2. 結構光顯微鏡（SIM）

技術原理：利用正弦條紋光柵調制樣品，通過計算重構突破100nm分辨率限制。

核心配置：

空間光調制器（SLM）生成結構化光束。

多角度照明模塊（通常9-15個角度）。

高靈敏度sCMOS相機。

典型場景：活細胞骨架動態觀測（如微管網絡）。

3. 單分子定位顯微鏡（SMLM）

技術原理：通過稀疏激活熒光分子，累計數萬幀圖像實現20nm級定位精度。

核心配置：

高功率激光器（如405nm激活光、640nm激發光）。

全內反射熒光（TIRF）模塊。

防漂移系統（如磁懸浮樣品臺）。

典型場景：固定細胞膜蛋白分布研究。

二、場景化配置需求與成本對比

1. 生命科學場景

案例：神經元突觸超微結構解析

STED方案：

配置：徠卡STELLARIS 8 STED系統（含白光激光器、Airyscan 2探測器）。

優勢：亞細胞器分辨率（30nm），適合活細胞動態觀測。

成本：設備購置約280萬元，年維護成本約15%（含激光器更換）。

案例：細胞周期蛋白定位

SIM方案：

配置：尼康N-SIM E系統（含100x 1.49NA物鏡、多色激光模塊）。

優勢：80nm分辨率下實現5幀/秒成像速度。

成本：設備購置約80萬元，耗材成本較低（熒光探針年消耗約5萬元）。

案例：受體酪氨酸激酶二聚化

SMLM方案：

配置：蔡司Elyra 7系統（含TIRF模塊、自動對焦系統）。

優勢：20nm定位精度，適合單分子追蹤。

成本：設備購置約180萬元，需配備超凈間（年運營成本增加20萬元）。

2. 材料科學場景

案例：二維材料缺陷表征

配置需求：

超高真空環境（10??Torr）。

低能電子束（1-5kV）以減少樣品損傷。

四象限背散射探測器。

典型方案：

賽默飛Spectra 300 XHR-SEM系統。

成本：設備購置約450萬元，需配套液氦冷卻系統（年成本約30萬元）。

3. 半導體檢測場景

案例：7nm芯片光刻缺陷檢測

配置需求：

多波長激光源（405nm、488nm、633nm）覆蓋不同材料激發。

高速圖像采集卡（≥1000幀/秒）。

機器視覺算法模塊。

典型方案：

基恩士VHX-7000系列數字顯微鏡（定制化STED模塊）。

成本：設備購置約120萬元，需配備潔凈廠房（Class 100級，建設成本約500萬元）。

三、成本構成深度解析

1. 設備購置成本

STED系統：激光器（30%-40%）、光學元件（25%-35%）、探測器（15%-20%）。

SEM系統：電子槍?zhuān)?5%）、真空系統（20%）、探測器（15%）、樣品臺（10%）。

2. 運營維護成本

STED：年激光器更換成本約10%-15%（氦氖激光器壽命約2000小時）。

SMLM：熒光探針消耗約8-12萬元/年（以Alexa Fluor 647為例）。

SEM：真空泵維護約5-8萬元/年（渦輪分子泵大修周期約2年）。

3. 隱性成本

STED：活細胞培養模塊增加能耗約30%。

SMLM：防震基礎建設成本約20-30萬元。

SEM：輻射防護裝修約15-20萬元。

四、選型決策模型

超分辨顯微鏡的配置選擇本質上是科學需求與經濟性的平衡。生命科學領域更關注活細胞成像能力與時間分辨率，而材料科學則側重空間分辨率與元素分析能力。在預算約束下，SIM技術以其性?xún)r(jià)比優勢成為通用型研究S選，而STED與SMLM則分別在亞細胞結構解析與單分子定位領域形成差異化競爭。隨著MINFLUX等新興技術的商業化，未來超分辨顯微鏡的成本效益比將進一步優化，推動納米尺度觀測從實驗室走向產業化應用。
